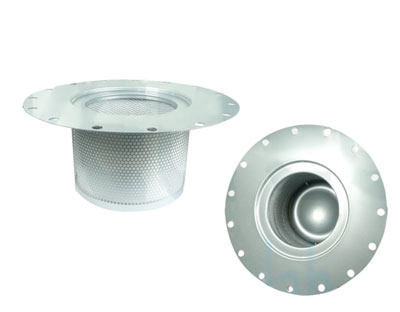

✅ Ficha Técnica – Filtro Separador Aire-Aceite Atlas Copco 2906-0564-00 / KV420-008
| Campo | Descripción |
|---|---|
| Producto | Filtro separador aire-aceite |
| Marca / Fabricante | Atlas Copco / Keltec Technolab |
| Número de parte OEM | 2906-0564-00 |
| Número de parte equivalente | KV420-008 |
| Aplicación | Compresores de tornillo Atlas Copco (modelos 125–150 HP aprox.) |
| Función | Separar el aceite del aire comprimido antes de enviarlo al sistema |
| Medios filtrantes | Fibra de vidrio borosilicato de alta eficiencia |
| Altura (mm) | 282,4 mm (≈ 11.12 in) |
| Diámetro exterior (mm) | 351 mm (≈ 13.81 in) |
| Diámetro de brida (mm) | 597 mm (≈ 23.5 in) |
| Peso aproximado | 13,66 kg (≈ 30.09 lb) |
| Material del cuerpo | Acero tratado anticorrosivo |
| Presión de trabajo recomendada | 7 – 15 bar (según compresor) |
| Temperatura de operación | -20 °C a +120 °C |
| Eficiencia de separación | ≥ 99,9 % de retención de aceite en partículas ≥ 0,3 μm |
| Vida útil estimada | 2 000 – 4 000 horas (según condiciones de trabajo) |
| Compatibilidad adicional | 1614-9054-00 / 1614-9054-99 |
| Montaje | Vertical, con sellado hermético al cuerpo del compresor |
| Recomendaciones | Revisar presión diferencial, juntas y drenaje; sustituir si hay presencia de aceite en el aire |
Aplicaciones por tipo de maquinaria
La referencia está asociada principalmente con compresores industriales Atlas Copco de la familia GA. La compatibilidad exacta puede depender de la versión, el número de serie y la configuración del separador.
| Marca | Modelo de compresor | Aplicación | Observaciones |
|---|---|---|---|
| Atlas Copco | GA 110 | Compresor de tornillo lubricado con aceite | Aplicación identificada en referencias comerciales |
| Atlas Copco | GA 110 VSD | Compresor de velocidad variable | Verificar número de serie y configuración |
| Atlas Copco | G 110 | Compresor industrial de aire | Confirmar referencia instalada |
| Atlas Copco | G 110 W | Compresor industrial de aire | Confirmar dimensiones y montaje |
| Atlas Copco | G110PACK | Compresor industrial empaquetado | Aplicación listada para determinadas versiones |
🔄 Referencias cruzadas – Compatibles sin riesgos
Esta tabla reúne números de parte asociados comercialmente al Atlas Copco 2906-0564-00. Las referencias de reemplazo deben comprobarse antes de instalarlas.
| Marca | Referencia | Tipo de referencia |
|---|---|---|
| Atlas Copco | 2906-0564-00 | Referencia original |
| Atlas Copco | 2906075100 | Referencia cruzada |
| Atlas Copco | 1621938499 | Referencia cruzada |
| Atlas Copco | 1621938400 | Referencia cruzada |
| Keltec Technolab | KV420-008 | Referencia alternativa |
| FAI Filtri | DFF-350280-01 | Referencia cruzada |
| HiFi Filter | OT 2104 | Referencia cruzada |
| Mann-Filter / Mann & Hummel | 4999990130 | Referencia cruzada |
| Mann-Filter / Mann & Hummel | 4930353281 | Referencia cruzada |
| Noitech | NS 026530 | Referencia cruzada |
| Sotras | DC 3265 | Referencia cruzada |
| T.G. Filter | 3350281 | Referencia cruzada |
Función y beneficios del filtro separador
El separador aire-aceite trabaja en la etapa de separación del compresor. La mezcla de aire comprimido y lubricante atraviesa un medio coalescente que retiene pequeñas gotas de aceite y favorece su agrupación para facilitar el retorno del lubricante al sistema.
Reduce el arrastre de aceite: ayuda a disminuir la presencia de neblina de aceite en el aire comprimido.
Contribuye al ahorro de lubricante: limita las pérdidas de aceite por la descarga.
Protege los equipos posteriores: reduce el riesgo de contaminación de tuberías, válvulas, herramientas y equipos neumáticos.
Favorece el rendimiento del compresor: un separador en buenas condiciones ayuda a mantener una caída de presión adecuada.
Apoya la continuidad operativa: el mantenimiento oportuno ayuda a evitar paradas imprevistas.
Estos beneficios dependen del estado del elemento, del sistema de retorno de aceite, de la presión diferencial y de las condiciones de operación.
⚠️ Problemas que evita
Exceso de aceite en el aire comprimido.
Pérdida innecesaria de lubricante por arrastre.
Contaminación de líneas neumáticas y equipos conectados.
Aumento de la caída de presión cuando el elemento se obstruye.
Deterioro de la calidad del aire para procesos industriales.
Interrupciones de producción asociadas con fallas del sistema de separación.
🚨 Consecuencias de no cambiar el filtro a tiempo
Mayor consumo de aceite y necesidad de reposición frecuente.
Aumento de la presión diferencial y posible pérdida de eficiencia.
Riesgo de deformación o colapso del elemento si se exceden sus límites operativos.
Contaminación de la red de aire comprimido.
Posibles alarmas, paradas o daños en componentes del sistema.
Incremento de los costos de mantenimiento correctivo.
El cambio debe realizarse de acuerdo con las instrucciones del fabricante y las condiciones reales de servicio. Una presión diferencial elevada no siempre significa que el separador sea la única causa; también deben revisarse el retorno de aceite y las condiciones de funcionamiento.
💰 Impacto económico
| Factor | Impacto de un separador deteriorado | Beneficio del mantenimiento oportuno |
|---|---|---|
| Consumo de aceite | Mayor gasto por pérdidas de lubricante. | Ayuda a controlar el consumo y el arrastre de aceite. |
| Consumo energético | Una caída de presión excesiva puede aumentar la demanda energética del sistema. | Favorece una operación con menor resistencia al flujo, dentro de las especificaciones. |
| Mantenimiento | Puede incrementar las intervenciones correctivas y la limpieza de equipos. | Facilita la planificación del mantenimiento preventivo. |
| Producción | Las fallas pueden ocasionar paradas y pérdida de productividad. | Contribuye a mejorar la disponibilidad del compresor. |
| Equipos posteriores | La contaminación por aceite puede elevar los costos de limpieza y reparación. | Ayuda a proteger la red neumática y los equipos conectados. |
Recomendaciones de instalación y mantenimiento
Apagar y aislar el compresor antes de intervenirlo.
Despresurizar completamente el sistema siguiendo el procedimiento del fabricante.
Verificar la referencia del elemento y las dimensiones de montaje.
Inspeccionar las juntas, superficies de sellado y conexiones del retorno de aceite.
Instalar el separador sin dañar el medio filtrante ni las juntas.
Comprobar posibles fugas y la presión diferencial después de la puesta en marcha.
Registrar la fecha de instalación y las horas de funcionamiento.
Sustituir el elemento cuando lo indique el fabricante o cuando las condiciones operativas lo justifiquen.
No se recomienda definir un intervalo universal de sustitución sin conocer las horas de trabajo, el tipo de lubricante, la temperatura, la calidad del aire de admisión y las condiciones de carga del compresor.
Preguntas frecuentes
¿Para qué sirve el filtro separador Atlas Copco 2906-0564-00?
Sirve para separar el aceite del aire comprimido en compresores lubricados con aceite, ayudando a reducir el arrastre de lubricante hacia la instalación neumática.
¿El Keltec KV420-008 es equivalente al Atlas Copco 2906-0564-00?
Sí, aparece comercialmente como alternativa para esta referencia. Antes de comprarlo, verifica el modelo del compresor, el número de serie y las dimensiones del separador instalado.
¿Qué compresores utilizan el separador 2906-0564-00?
La referencia está asociada con equipos Atlas Copco, incluido el GA 110 y determinadas versiones relacionadas. La compatibilidad debe confirmarse con el catálogo de repuestos correspondiente al equipo.
¿Qué síntomas indican que el separador puede estar deteriorado?
Entre los posibles síntomas están el consumo elevado de aceite, la presencia excesiva de aceite en la descarga y una presión diferencial superior a la habitual. Se deben descartar otras causas antes de sustituir el elemento.
¿Cada cuánto se debe cambiar el filtro separador?
El intervalo depende de las recomendaciones del fabricante y de las condiciones de trabajo. Deben considerarse las horas de funcionamiento, la presión diferencial y el estado general del sistema.
¿Qué sucede si se utiliza un separador incompatible?
Puede producirse un sellado deficiente, una caída de presión inadecuada, un arrastre excesivo de aceite o problemas de montaje. Es indispensable validar la referencia y las dimensiones antes de instalarlo.
¿Más Filtros LP puede suministrar o fabricar una solución equivalente?
Más Filtros LP ofrece soluciones de filtración industrial y puede evaluar solicitudes de fabricación a medida. Para estudiar la viabilidad de un separador, envía la referencia original, fotografías y medidas de la tapa, el flanche, el interior, la altura y la distancia entre centros.
